Tech Report 　U-HOPレポート

■エアロチャンバーリポート〜旅情編〜理想の可変ホップを求めて■　by OBARA 　2003年12月27日改訂

草が揺れた。
ブッシュの隙間から慎重に観察する・・・敵だ。
距離にして約３０ｍ、射界は枝葉の間に３０ｃｍほどの空洞が確保されている。敵はまだこちらには気づいていないようだ・・・スコープ越しの映像が冷酷にその事実を伝えている。
風はない。
無駄な力を抜き、呼吸を整え、犠牲者を弔う黒く細い十字架を見つめて・・・激発！
「ママ〜〜〜！　弾が届かなかったよぉ〜〜〜うぇ〜〜〜ん！！！」
　こんな経験をしないためにも、１Ｊ前後のスナイパーライフルにはＨＯＰが必要だ。

「６ｍｍＢＢ弾とＨＯＰ」

　まず最初に筆者の思い出話をさせていただきます。特に珍しい情報などはないと思いますので、関心のない方は読み飛ばしてください。
　筆者がサバイバルゲーム紛いの遊びを始めた頃、エアガンにはＨＯＰなど搭載されていなかった。それどころか、弾は７ｍｍ鼓弾だったり、最新の６ｍｍＢＢ弾を発射するモデルもカート式だった。ウッドランド柄のカートキャッチャーを最新鋭のファル○ントーイＭＰ５ＳＤ３やマ○ゼンミニＵＺＩに装着して、野山を駆け回っていたのだ。筆者の記憶によれば、当時の有効射程距離は１０ｍ未満。最大の脅威はマ○シンＭ１カービンで１５ｍくらいからでもたまに当たった。コッキングのあまりの重さに２発目から射手の動きが止まるため、初弾さえ喰らわなければカモに出来た記憶もあるが・・・当然のことながら、記憶は筆者の主観によって捻じ曲げられている可能性があるので、正確な有効射程距離に関するツッコミはご遠慮願う。Ｍ１カービンが最強だったのも、当時筆者が付き合いのあった友人の間だけでの話である。「ＳＳ９０００で６ｍｍＢＢ弾が撃てる！」当時のマク○ナルドのストローにＢＢ弾がぴったり入った。７ｍｍ鼓弾用のカートの中に繊維質のカラーを挿入してＢＢ弾を撃つことが出来るものも発売された。より強いスプリングなども販売されて、あっさりとＭ１カービンの地位を奪った。筆者は過去一度もＳＳ９０００を所有したことがないので、機関部についてはわからないのだが、大容量シリンダーと強力なスプリングの組み合わせが初速アップを容易に実現したのではないだろうか。アルミ缶の両面抜きが当たり前になりつつあった。
　しばらくしてから、どこかのショップが「ケースレス加工」という改造を始めた。ＳＳ９０００やマルゼンのＫＧ９、ミニＵＺＩなど、カート式の煩わしさから我々は解放された。モデルガンとエアガンの棲み分けが進んだきっかけにもなった発明だったのではないだろうか。ポンプアクションというコッキングシステムもこの頃流行し、飛距離とファイアパワーがどんどん伸びていった。

モデルガンメーカーだった○ＧＣからもベレッタＭ９３Ｒというそれまでに見たことも聞いたこともないハンドガンが発売された。パワーソースはフロンガスだった。このモデルは最初からケースレス方式が採用されていて、最初期モデルは１５発という今までのハンドガンの常識を覆すファイアパワーだった。そして当然のようにセミオート（ダブルアクション）で撃つことが出来た。筆者は後にベルトコンベア拾弾のキャリコ１０００も購入した。
アサヒ○ァイヤーアームズからフルオートガスユニットが発売された。エアガンはついにトリガーを一度引くだけで大量のＢＢ弾を発射できるようになった。高校進学の時期だった筆者は、親戚を回って集金した祝い金でＪ○Ｃ製のＵＺＩを購入した。ロングバレルユニットとバレルウェイトとブースターも購入した。シリコンオイルをポケットに入れ、真夏での快調すぎる作動に酔いしれたものだ。
今やエアガン界の一世を風靡している東京マ○イだが、割り切り過剰のデザインやモナカなガワが酷評されつつも、当時から命中精度だけは良かった。アルミの安っぽいバレルを採用しながら面白いように良く当たった。Ｇ３Ａ３（当然コッキング）、スコーピオン（発光トレーサー内臓）などを当時購入したが、空き缶などを的に１０ｍ程度でほぼ必中のプリンキングが楽しめた。こうして振り返ってみると、当時のエアガン開発の勢いには凄まじいものがあった。
　しかし、ＨＯＰの出現はもう少し先の話だった。エアガン雑誌の広告などで「ホップ」「0.4ジュール」などという記載を目にした記憶も微かにあるのだが、その頃既に筆者の関心はエアガンから離れつつあった。ブラックミュージックやＨＩＰＰＯＰ（当時風の呼称）、米軍基地、文学、哲学、宗教学、麻雀、単車、そして同世代の女子に熱を上げているうちに、エアガンのことなどどうでもよくなっていった。

それから１５年の月日が流れた。
ある日筆者は、ネットサーフィンをしていてエアガン関連のサイトに辿り着いた。元々好きだったこともあり、そのサイトを皮切りに転々と流れて行くにしたがって、現在でのエアガン事情がわかってきた。あの東京マ○イが業界内トップになっていたのだ。モーターとギアを組み合わせたメカでピストンを引くフルオート機構と独自のＨＯＰシステムが他社の追随を許さないレベルにあるようだった。
「マ○イ！？　あのワルサーＭＰＬのマ○イが業界トップ！？」
３０代のサバゲ出戻り組ならこの感慨をわかってもらえるだろう。ガンプラのパチを作っていたメーカーが精巧な作動を売りにしたトイガンで大成功していたのだから。実物を確認しないことにはどうにもならないと感じた筆者は、その場でラージバッテリー仕様のモデルをネット通販で申し込んだ。ブツは翌日には届き、自室で初の電動フルオートを堪能した。ガスフルオートと比較するとリコイルは弱かったが、そのサイクルの速さに頬が緩んだ。すぐに外で撃ってみたい衝動に駆られた。

神奈川県の片田舎から都内で一人暮らしを始めていた筆者は、まず試射をする場所に困った。２３区内には野山がない・・・ならばと思い某川の河川敷にその場を求めて単車を走らせた。人気のないところを見つけてバッグから電動ガンを取り出す。１５年の歳月により、世間の目を気にするようになっていた自分に苦笑する。かつては公園などで平気な顔をしてプリンキングを楽しんでいたのだから。人間の頭くらいの大きさ、ということで、かぶってきたヘルメットにコンビニの白いビニールをかぶせる。１歩５０ｃｍと考えて６０歩、約３０ｍのところに設置した。特にサイティングせずにフルオートでおもむろに撃ってみると・・・半分の距離も飛んでいなかった。すぐにＨＯＰ調整レバーの存在を思い出し、調整幅の半分ほどまでＨＯＰをかけてみる。６ｍｍＢＢ弾は目標のヘルメットを飛び超えていった・・・筆者は我が目を疑った。0.2ｇの軽いＢＢ弾は広範囲に散っていたが、ＨＯＰにより回転を与えられて途中から上昇し、遥か遠くまで飛んでいた。１５年前のハイパワーＳＳ９０００よりもだ。よほどパワーが出ているのではないかと思い、的に使おうと持参していたアルミ缶を至近距離で撃ってみた。しかし片面すら抜くことはなかった・・・
　ＨＯＰ調整をしているうちに、弾が上昇するほどＨＯＰを強くかけると着弾がバラけることに気づいた。水平に飛んで行って自然な軌道で落下するギリギリに調整しても、若干仰角をつけてやれば遠くのヘルメットにカンカン当たった。豆粒よりも小さい、若干６ｍｍのＢＢ弾を３０ｍ以上飛ばす現在の技術に感動した。フルオートで撃ちながら補正してやればヘルメットに連続して何発も当たるほどの命中精度にも驚いた。筆者はすっかり浦島太郎になった気分だった・・・こんなベタな言い回しを自分がするとは思わなかったが、それほどまでにエアガンは進化していたのだ。
　個人的な思い出話や思い込み話につき合わせてしまってすみませんでした。読み飛ばした方は賢明だったかもしれません。

「命中確率と射撃術」

「エアロチャンバーネオとマルイ式ＨＯＰ」

「エアロチャンバーネオの構造」

「エアロチャンバーのポン付け」

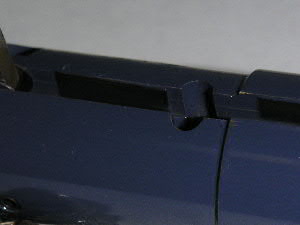

このように０．１ｍｍのステン板を通路沿いに貼りつけます。清掃脱脂をきちんとしてから作業した方が良いでしょう。	レバー根元にセットするシムです。このように大きな外径のシムをセットする場合は前方だけでなく、上部分もカットしましょう。チャンバーからシムがはみ出ていると、アウターバレル内に引っかかります。

　ポン付けだからといってバカに出来ません。筆者の知人である現用（現役ではない）海兵隊員はエアロチャンバーネオをＡＰＳ２−ＳＶにポン付けしただけで、３０ｍ室内無風１０発・１２８ｍｍのグルーピングを叩き出しています。レストした椅子の性能が素晴らしかったとの説もありますが、残念ながら未確認です。
　筆者も当初ポン付けで試射に臨みましたが、その効果には驚きました。
　電動の命中精度なんて目じゃないぜ！と信じて疑わなかったのですが、こぐ大佐主催の３０ｍテストでその思い込みは脆くも崩されてしまいました。エアロチャンバーを組み込んだＡＰＳ２はことごとく大佐の電動Ｍ４改に記録上惨敗しています。
　しかしエアロチャンバーネオにはチューンアップの余地が残されています。
　お手持ちのエアロチャンバーをゴミ箱に投げ捨てる前にご一読ください。

「エアロチャンバー本体を改善する」

「電動バレル用ＨＯＰパッキン」

「純正ＨＯＰパッキンと親方ゴム」

「純正ＨＯＰパッキンとＵＨＯＰ」

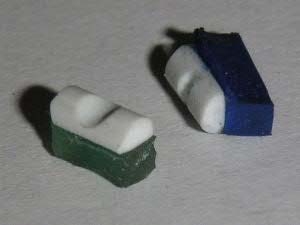

筆者が製作したＵＨＯＰ部品です。ジャンクパーツと一緒にしていたらホコリだらけになってしまいました。

　こぐ大佐が３０ｍテストを開始したとの報を聞いて、最初に採用したのがこの加工です。それまでは充分だと思っていた性能ですが・・・筆者が不参加だった第一回３０ｍテストでの的紙画像を見て、大佐の電動Ｍ４改にはとても太刀打ちできないと感じてこれを試してみました。
　ＵＨＯＰの発想の原点は、上部２点支持による仮想の面での弾の保持と、飛行方向に対するＨＯＰ回転へのガイド、というものでした。ＨＯＰパッキンを押す部分をプラ棒に任せて、パッキンのズレを少なくするという目的もありました。
　果たして筆者の思惑通りの効果が出ていたのか・・・正確には不明ですが、グルーピングは向上していたと思われます。これより前の的紙が存在しないために具体的な比較は出来ないのですが、あきらかにフライヤーが減少していました。ゴルフなどでは上方向に飛び上がってしまう弾道をフライヤーと呼んでいるようですが、ここでは上下左右全ての方向に少ない確率で外れていく着弾を指しています。この１〜２発さえなければ・・・というありがちなアレです。この頃は１０発中１〜２発どころではありませんでしたが・・・

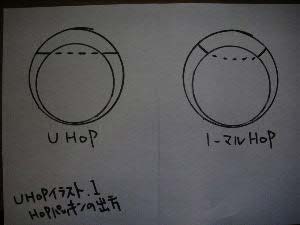

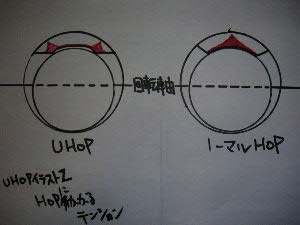

ＨＯＰパッキンとＢＢ弾の接触面を横に長く取ってやると、毎回の回転方向が安定すると筆者は考えます。詳しくは図をご覧ください。
　ＵＨＯＰ加工に使用した素材は、直径3.2ｍｍの丸棒を半円柱型にカットしたプラ棒（東急ハンズ模型パーツ売り場）に同じ幅で約3ｍｍ厚にカットしたソルボセインのソフトで、この２つを貼り付けました。
　第二回命中精度テストのレポートでも書きましたが、ソルボのソフトはエアロチャンバーのレバーですぐにザクザクになってしまいました。スーパーゲル（水色）という緩衝材とも組み合わせてみましたが、ソルボソフトよりも硬い素材とプラ棒との組み合わせは調整幅がシビアで、尚且つ不安定でした。
　現在私のＡＰＳに採用しているスーパーゲル（透明）などの柔らかく弾力のある素材でいずれ再テストしてみたいと思っています。ＵではなくＶ字に切り欠きを入れても面白いかもしれませんし、その幅も色々と試してみたいと考えています。

「純正ＨＯＰパッキンとパイパツキン」

「外径８ｍｍ・内径６ｍｍのシリコンチューブ」

「純正ＨＯＰパッキンとスーパーゲル（透明）・エアロチャンバーネオへのクロスレバー加工」

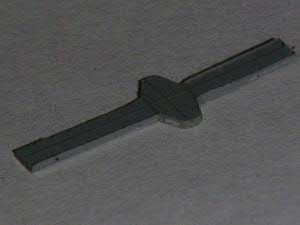

		簡単に切り出したクロスレバーです。 これを精密ヤスリで加工後、組み付けます。

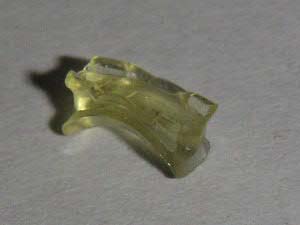

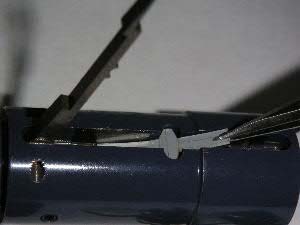

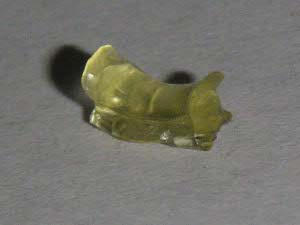

加工後のクロスレバーをこのようにセットします。	組み込んでから１週間ほど経過したスーパーゲルです。見事にチャンバー内での形状に変形しています。	裏側です。ＨＯＰパッキンにラウンドして接触しているのが変形形状から推察できます。

このレポートを書いている時点での筆者のセッティングです。これが最終形であるとは考えていませんが、今までの３０ｍテストで最も好い１０発でのグルーピング結果を残しています。３回平均での最高記録もチャンバー周りはこのセッティングでした。

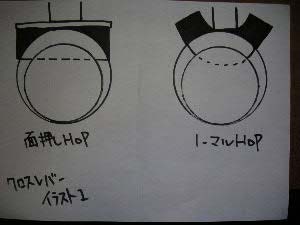

遅まきながら、シリコンチューブを試してみて、電動の純正ＨＯＰパッキンが実はバレルに対してブカブカだったことに筆者は気づきました。これをキツくして、ＵＨＯＰ以外の方法でＨＯＰパッキンを面で押せないかと考えて、この手法に辿り着きました。
パイパツキンの完全な落とし込み、シリコンチューブと悪い結果が続いて凹んだ筆者はフラフラと東急ハンズに出かけました。何度も立ち寄っていたソルボセインなどが置いてある緩衝材のコーナーで筆者は初めてスーパーゲル（透明）に気づきました。てっきりソルボハードよりやや硬い水色のものしかないのだと思い込んでいたのですが・・・袋の上からぐいぐいと容赦なく指で押し潰してみても、素晴らしい弾力であっという間に復元していきます。ソルボソフトよりも若干柔らかい手応えです。指先でイジッていると癒し効果もあります。
筆者は藁にもすがる気持ちでこれを購入しました。同じ日にUHOPで使ったプラの半円丸棒を購入した模型素材コーナーに立ち寄って、ABS板を購入しました。
クロスレバーの素材は０．５ｍｍ厚のABS板で、十字の縦はできるだけ長くとりました。だいたいの大きさで切り出し、あとはエアロチャンバーの通路と現物合わせでヤスリにて成形。
なぜ十字なのか？　最初はスーパーゲルを上から押さえる横板を取り付けるつもりでした。UHOPの逆バージョンですね。KAKIさんが既に試していて好結果だったようなので、筆者も試してみようとABS板を購入していたのですが、エアロチャンバーのシムゴムを落とす穴や通路をノギスで計っていたときに閃きました。十字架だからといって、決して神の声を聞いたわけではありません。
製作にあたって、十字の角がピシッと決まるように神経を使いました。ここが動いてしまうようでは十字にデザインした意味がありません。ここでズレないように十字にしたわけです。KAKIさんはレバーに横板を直接接着するという荒技を使っていた模様です・・・漢ですね。
レバーも２種類作製してみました。シムゴムを落とし込む穴をぴったりと塞ぐタイプと、四隅から上へシムゴムを逃がすタイプです。かなり柔らかいシムゴムなのですが、さらに逃げを作った方が好い結果が出るかもしれないと思って比較のために２種類作ってみました。１０発で９５ｍｍのグルーピングが出たときは、四隅から逃がすタイプを使用していました。ベストが１００ｍｍで３回の平均が１３６ｍｍちょうどという現時点で最も成績が良かった回のテストではぴったりと蓋をする方を使用していました。平均１３６ｍｍの時はピストン（１０ｇ増）とスプリングを変更していたので、１０発９５ｍｍの時と単純な比較はできませんが・・・
シムゴムのスーパーゲル（透明）は３ｍｍ厚のものを購入しました。これを高さ４ｍｍ程度とやや厚めに切り出します。このシムゴムは、チャンバーにセットしている間にどんどん変形していきます。バレルに開いた穴の形状に広がっていくのです。バレルの穴に面しているHOPパッキン全体にテンションをかけることとなります。これは組んで２週間後くらいにバラしてから気づいたのですが、筆者には嬉しい誤算でした。四隅から逃がすタイプのクロスレバーを使用するときはシムゴムをもう少し厚めにカットした方が良いでしょう。シムゴム自体が日に日にヘタッていくため、４ｍｍ厚では１ヶ月持たないかもしれません。この性質上、新しいシムゴムは熟成期間を要します。組んですぐには最高のパフォーマンスを発揮しません。できればHOPをある程度かけたまま、半日程度放置してください。ただし、UHOPのソルボソフトのようにザクザクになってしまうことはないでしょう。驚異の弾力性です。

※筆者注
２００３年１２月現在、筆者のエアロチャンバーには２ヶ月以上の期間、同じスーパーゲルを入れっぱなしにしてありますが、特に不具合はありません。長くても１ヶ月程度で圧縮されての変形は止まるようです。ゲーム使用時でもその日その日で厳しくＨＯＰ調整などをしなくても問題はありません。ちなみに、ｍｍ単位のグルーピングを詰めていく３０ｍテストと、ゲーム使用時では、求められる弾道も変わってきます。ゲームでは伸びのある力強い弾道が筆者の好みです。
横幅はシムゴムを落とす穴の横幅にきっちりハマるようにカットします。筆者はノギスを上からあてて7.2ｍｍ幅でカットしています。素材の性質上、まっすぐに刃を入れると下の方が長くカットされてしまうのでご注意ください。極力新しい刃を使った方がいいでしょう。
余談ですが、アルミテープなどをきっちりとした数値でカットしたい時などは任意の幅に広げたノギスに直接貼るとかなり正確にカットできます。ムサシノ製作所のエガワさんに教えていただいた技です。ちょっとしたことかもしれませんが、職人の技に筆者は感心してしまいました。
　
　クロスレバー加工と前後して、ムサシノ製作所のエガワさんにわがままを言って、エアロチャンバーとバレルの間に噛ませるカラーを製作していただきました。エアロチャンバーのバレル側についているOリングに替わる、ジュラコンから削りだしたパイプ状のカラーです。これを組むことによって、チャンバーとバレルの芯出しが容易になりました。バレルとチャンバーの固定もかなりしっかりします。マズル部を押さえての気密がかなり上がったのは考えになかったのですが・・・HOP穴かHOPパッキン後端からかは不明ですが、チャンバーからアウターバレル内にエアが漏れていた可能性があります。ここの気密が上がった事とグルーピングの向上に関連性があるかどうかは現時点では不明です。
　さらに変更した点は、HOPパッキンとバレルの組み方です。従来はパッキンを軽くグリスアップして組んでいました。シリコンチューブの経験から、パッキンはズレない方が良いと考えた筆者はこれを止めてみました。
　代わりに、バレル外周に0.1ｍｍ厚のアルミテープを二重に巻き、これに脱脂した純正HOPパッキンをキツく突っ込んでいます。内側からキツくテンションをかけられたHOPパッキンはチャンバー内でズレにくくなっているのではないかと考えています。
　バレルへのアルミテープ巻き、純正ＨＯＰパッキン、クロスレバー、スーパーゲル（透明）の組み合わせでは、強めのＨＯＰの方がグルーピングが良くなります。おそらくシムゴムの性質によって最も安定する加減が変化するのでしょう。硬めのシムゴムを用いている場合は弱いＨＯＰの方が着弾がまとまります。
　以上が筆者が今までに試したエアロチャンバーとＨＯＰパッキン、シムゴムのアレンジです。これからも新しいアイディアが生まれ次第、随時テストしていくつもりです。エアロチャンバーやバレル、ノズルのセンター出しについては触れませんでしたが、これは筆者が特別な工夫を施していないからです。エアロチャンバーネオの最大の欠点、ＨＯＰの傾きがあるため、着手する気にならなかったからです。マガジンレールの加工などを考えていますが・・・、現時点では保留にしています。可変・固定に関わらず、時間と経済状況が許す限り色々なチャンバーをテストしてみたいと思っています。

「可変ＨＯＰチャンバーとパッキン・シムゴム　今後の可能性」

「３０ｍテスト」

２００３年９月
　了
